Широко используемый, самый массовый и распространенный способ построения сети TETRA в интересах одного ведомства, структуры, предприятия, объекта.
Характеризуются замкнутой, централизованной структурой, без выхода (интеграции) во внешние сети, большой емкостью абонентов. Обеспечивают максимальный сервис абонентам ведомства, все виды вызовов, интеграцию во внутреннюю телефонную сеть, сервисы позиционирования, диспетчеризацию, контроль, хранение, запись переговоров. Легко масштабируются добавлением базового оборудования МиниКом БСР с необходимой зоной покрытия с привязкой к коммутатору МиниКом КСР.
С успехом эксплуатируются на транспорте, крупных транспортных узлах, аэропортах, на крупных промышленных предприятиях, на объектах энергетики, нефтегазовой отрасли, электроэнергетики, добычи и переработки. Обеспечивают устойчивое, эффективное и оперативное управление производственными процессами. Лидерами по количеству построенных и эксплуатируемых систем являются Роснефть, Россети, Газпром, Росатом, предприятия Метрополитена, силовые ведомства.
Развертывается с целью предоставления услуг на территории крупных административных территориальных единиц, мегаполисов, городов. Могут функционировать постоянно либо развертываться на период проведения крупных международных или спортивных мероприятий.
Характеризуется, открытой, децентрализованной структурой, с интеграцией во внешние сети общего пользования, значительной емкостью абонентов, созданием диспетчерских решений для каждого заказчика, необходимостью соблюдения требований регулятора по СОРМ. Операторские сети TETRA обеспечивают выборочный сервис абонентам (по запросу), все виды вызовов, сервисы позиционирования, диспетчеризацию, контроль, хранение, запись переговоров, сервисы телеметрии и передачи данных.
Операторские сети легко масштабируются добавлением базового оборудования МиниКом БСР с необходимой зоной покрытия с привязкой к коммутатору МиниКом КСР, но в то же время требуют резервирования.
Возможность предоставления услуги «доверенная связь» при использовании абонентского оборудования с СКЗИ.

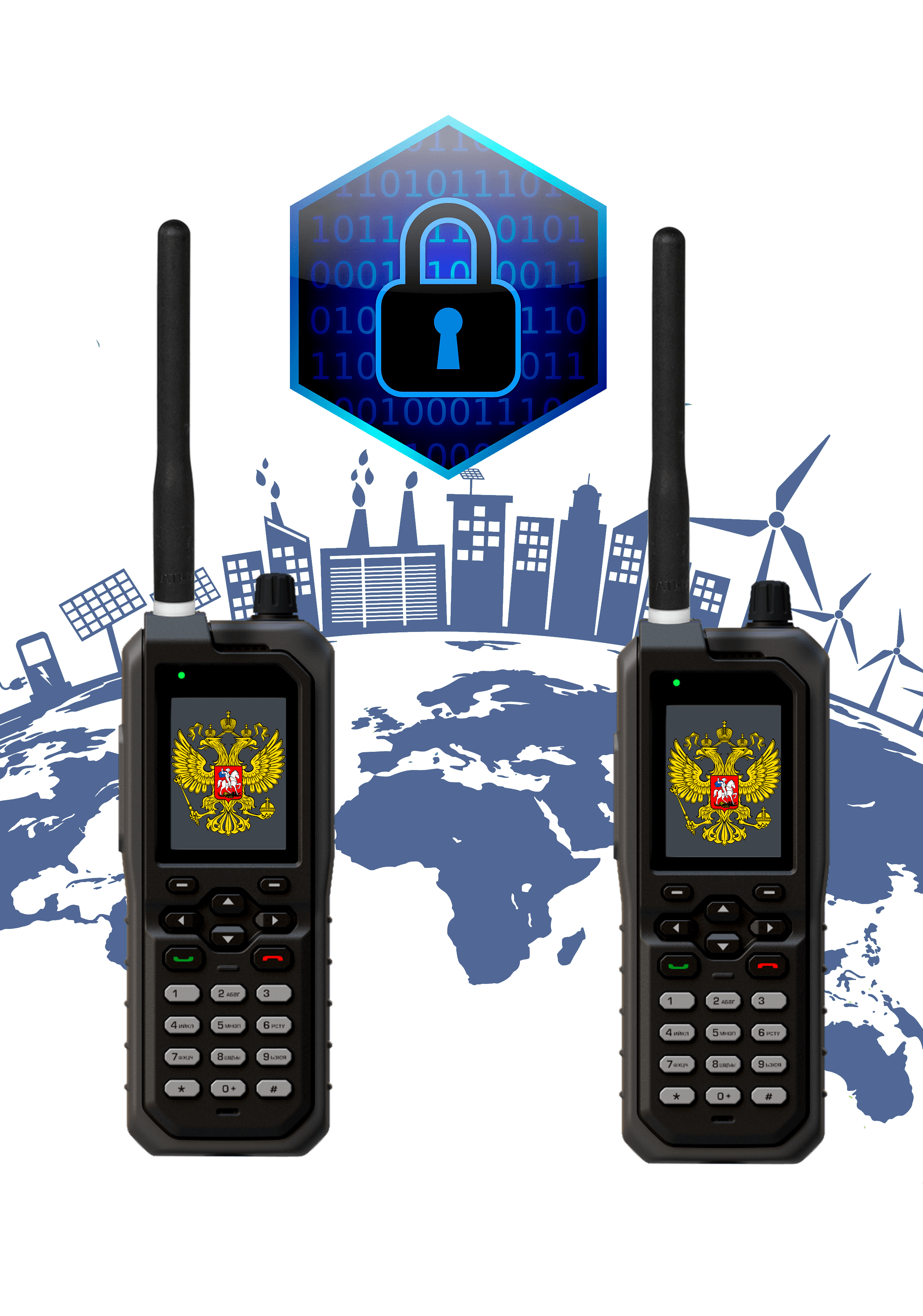

Для обеспечения конфиденциальности переговоров стандартом TETRA предусмотрено два типа шифрования передаваемой информации - шифрование радиоинтерфейса и сквозное шифрование.
Шифрование радиоинтерфейса (AIE - Air Interface Encryption) на промежутке от абонентского терминала до базовой станции. При этом используются специальные алгоритмы шифрования TETRA (TEA - TETRA Encryption Algorithm).
В решениях МиниКом TETRA реализовано сквозное шифрование (E2EE - End to End Encryption) по уровню защиты передаваемой информации КС-2 и сертифицированное в ФСБ.
Данное решение позволяет получить большую безопасность за счет кодирования и передачи информации от абонента до абонента.

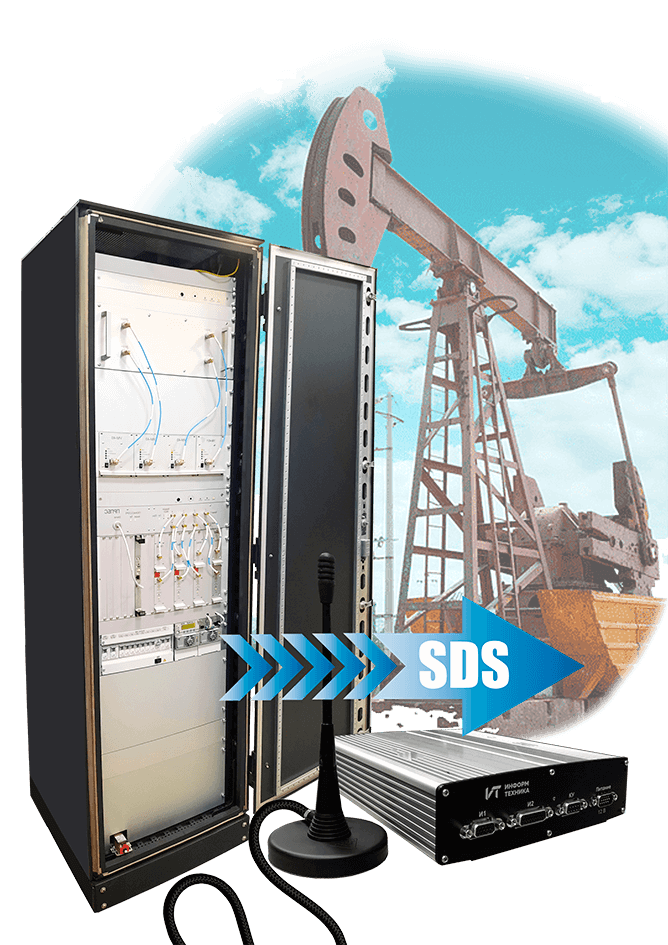

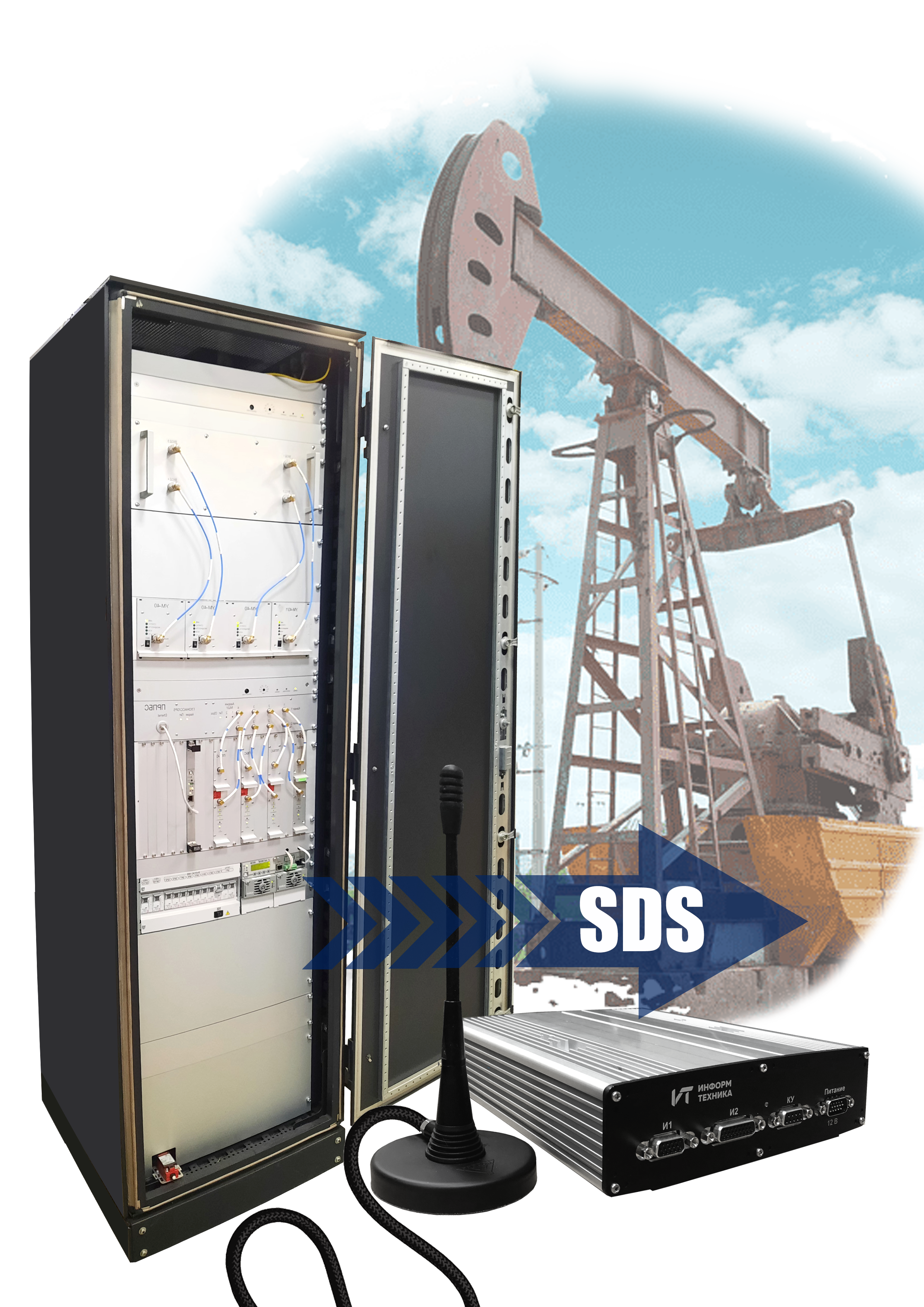

Решение для организации сети передачи данных на оборудовании МиниКом TETRA обеспечивают создание, передачу телеметрических данных и команд телеуправления в составе различных систем мониторинга, оповещений, АСУ ТП.
Данные от объектов передаются на сервер систем АСУ ТП через коммутационную станцию КСР, сеть базовых станций БСР и абонентских модемов МиниКом TETRA МТ-1 или абонентских радиостанций МиниКом АВР-1.
В сети МиниКом TETRA используются два способа передачи данных: сервис коротких сообщений - SDS (Short Data Service); пакетная передача данных по IP.
Группа компаний "ИНФОРМТЕХНИКА" в полной мере использует интеллектуальную мощь российских разработчиков. В процессе разработки телекоммуникационного оборудования используются лучшие мировые технологии, основанные на системах автоматизированного проектирования, программирования и внутрисхемной эмуляции.
В выпускаемых изделиях широко применяются элементы конструкций и электронные компоненты поверхностного монтажа российских производителей. Компания имеет сертификат на соответствие качества производства своего оборудования требованиям международного стандарта ISO 9001.
разработка
производство
Базовая станция является компонентом системы радиосвязи и обеспечивает радиосвязь в своей зоне радиопокрытия.
Базовая станция предназначена для использования в помещении или на улице (в климатическом шкафу) и имеет модульную конструкцию, благодаря чему аппаратные компоненты могут заменяться или дополняться в рабочем режиме, при этом возможно резервирование отдельных модулей.
Базовая станция «МиниКом-БСР» обеспечивает выполнение следующих функций:
- выделение радиоканалов для организации индивидуальной дуплексной и полудуплексной связи между абонентами;
- выделение радиоканалов для организации групповой связи между абонентами;
- мультиплексирование входящего потока Е1 на 3 направления (входящий поток к базовой станции и 2 потока Е1 на другие базовые станции);
- работу по сети Ethernet;
- сохранение всех настроек при возникновении аварийных отключений по электрической сети, пропадании каналов к коммутационной станции;
- защита базовой станции от несанкционированного доступа обеспечивается средствами программного обеспечения с применением паролей и наличием датчиков открытия дверей с дистанционной индикацией на терминале технического обслуживания.
Базовая станция «МиниКом-БСР» реализует следующие комплексные функции:
- управление радиоканалами;
- обеспечение функциональности абонентских терминалов;
- управление протоколами обработки вызовов;
В состав базовой станции «МиниКом-БСР» входят:
- шкаф – 1 шт.;
- сумматор мощности резонаторный или гибридный со встроенным полосовым фильтром – 1шт.;
- блок усилителя мощности – 2 шт. (БСР-2) / БСР-4 -4 шт.;
- приемник временной синхронизации (ГЛОНАСС/GPS) – 1 шт.;
- приемная распределительная панель – 1 шт.;
- кассета для приемопередатчиков – 1 шт.;
- блок приемопередатчика – 2 шт. (БСР-2) / БСР-4 -4 шт.
Доверенное отечественное оборудование
Возможность использования в любом ведомстве и строительства сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживает работу терминалов сторонних производителей
Изделие Базовая станция «МиниКом-БСР-М» ЕКВМ.464421.047 соответствует требованиям ЕКВМ.464421.047ТУ и предназначено для эксплуатации в транкинговых сетях подвижной радиосвязи «МиниКом-TETRA» производства АО «Информтехника и Связь».
Изделие предназначено для формирования зоны радиодоступности, в пределах которой мобильным абонентам обеспечивается возможность ведения радиотелефонной связи между собой, а также с абонентами телефонных сетей, сопряженных с сетью подвижной радиосвязи «МиниКом-TETRA».
- подключение внешнего оборудования по интерфейсу UART;
- скорость передачи, кбит/с 1,2, 4,8 и 7,2;
- диапазон частот: МГц 412-417, 457,4-459;
- дуплексный разнос, МГц 10;
- мощность передатчика, дБм (Вт ) 30 (1);
- статическая чувствительность приемника, дБм минус 112;
- тип модуляции p/4-DQPSK;
- электропитание, В 3,7;
- рабочая температура,оС минус 25 – 45 ;
- габаритные размеры ШхВхГ, мм 56х10х87.
Доверенное отечественное оборудование
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживает работу терминалов сторонних производителей

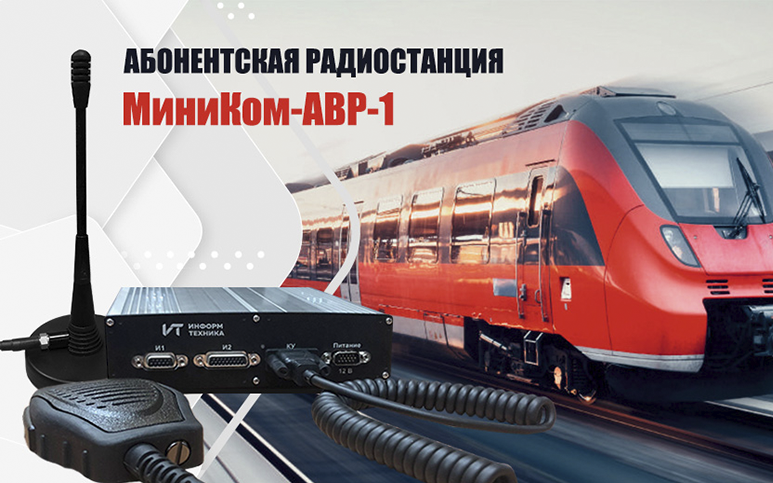

Абонентская радиостанция «МиниКом-АВР-1» предназначена для предоставления мобильным абонентам сети оперативной радиосвязи стандарта TETRA (далее по тексту-СОРС) возможности ведения радиотелефонных переговоров между собой, а также с абонентами телефонных сетей, сопряженных с СОРС.
Абонентская радиостанция «МиниКом-АВР-1» имеет Декларацию соответствия Федерального агентства связи ТАРС-0741 от 06.02.2020 и предназначена для использования в сетях подвижной связи протокола TETRA в качестве абонентской возимой радиостанции с возможности выхода в сеть связи общего пользования.
Радиостанция при работе в СОРР обеспечивает абоненту следующий перечень услуг:
- ведение дуплексной индивидуальной радиотелефонной связи с абонентами СОРС;
- ведение симплексной групповой радиотелефонной связи с абонентами СОРС;
- радиодоступ в сети телефонной связи в дуплексном автоматическом режиме и через оператора;
- обмен SDS и статусными сообщениями с абонентами СОРС;
- обмен информацией с абонентами СОРС на скорости 2,4 или 4,8 или 7,2 кбит/с с использованием внешних устройств по протоколам RS232/422/485, Ethernet, USB;
- ведение прямой симплексной индивидуальной связи без участия базовой станции (режим DMO);
- обеспечивает взаимодействие по встроенной шине CAN-интерфейса (J1939, FMS, J1979, OBD II);
- определение номера вызывающего абонента;
- информирование о причинах отказов в установлении соединений.
Доверенное отечественное оборудование
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживается режим работы DMO
Изделие «Базовая станция «МиниКом-БСР-Н» ЕКВМ.464421.049 соответствует требованиям ЕКВМ.464421.049ТУ и предназначено для эксплуатации в транкинговых сетях подвижной радиосвязи «МиниКом-TETRA» производства АО «Информтехника и Связь».
Изделие выполнено в виде климатического шкафа, обеспечивающего возможность установки на открытом воздухе (под навесом) или в неотапливаемых наземных и подземных сооружениях, и предназначено для зоны радиодоступности, в пределах которой мобильным абонентам обеспечивается возможность ведения радиотелефонной связи между собой, а также с абонентами телефонных сетей, сопряженных с сетью подвижной радиосвязи «МиниКом-TETRA».
Доверенное отечественное оборудование
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживает работу терминалов сторонних производителей
Обновление программного обеспечения оборудования сети
- формирование динамических групп абонентов;
- ведение системных журналов функционирования сети;
- разграничение доступа пользователей к функциям администрирования и управления;
- контроль текущего состояния элементов сети;
- конфигурирование и настройка параметров работы оборудования сети;
- ведение базы данных абонентов и абонентского оборудования;
- предоставление и отмена дополнительных услуг абонентам сети.
Доверенное отечественное программное обеспечение
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживает работу до 16 рабочих мест
Ведение индивидуальной (дуплексной и полудуплексной) связи с абонентами сети
- ведение групповой и широковещательной связи с абонентами сети;
- ведение индивидуальной дуплексной связи с абонентами телефонных сетей;
- передаче статусных и SDS сообщений абонентам сети;
- удержание, транзит вызова;
- автодозвон до «занятого» абонента;
- ведение телефонной книги;
- ведение списка последних вызовов;
- формирование динамических групп абонентов;
- контроль текущих групповых вызовов в параллельном режиме;
- возможность установления общесистемного экстренного вызова.
Доверенное отечественное программное обеспечение
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживает работу до 16 рабочих мест
Терминал контроля переговоров предоставляет пользователю доступ к записям переговоров, сохраняемым на сервере звукозаписи из состава коммутационной станции. Сервер ведет записи всех переговоров, выполняемых в системе, в автоматическом режиме.
Клиентское приложение выполняет следующие функции:
- просмотр сведений о сохраненных звукозаписях за определенный период времени;
- воспроизведение звукозаписей с использованием встроенного проигрывателя;
- сохранение звукозаписей в файлы звукового формата *.wav;
- поиск требуемых записей с использованием системы фильтрации звукозаписей;
- удаление выбранных звукозаписей;
- запуск/останов процесса записи переговоров;
- Емкость системы звукозаписи – не менее 10 000 часов.
Доверенное отечественное программное обеспечение
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживает работу до 16 рабочих мест
Коммутационная станция «МиниКом-КСР» обеспечивает:
- организацию взаимодействия базовых станций;
- коммутации внутрисистемных вызовов между различными зонами;
- аутентификацию абонентского оборудования;
- организацию двухстороннего, группового и широковещательного вызова;
- взаимодействие радио абонентов с абонентами телефонной сети;
- непрерывность радиосвязи при перемещении мобильных абонентов;
- поддержку системы технического обслуживания и эксплуатации системы;
- сохранение всех настроек при возникновении аварийных отключений, пропадании каналов к базовым станциям и терминалу технического обслуживания;
- регистрацию переговоров радио абонентов;
- организацию дистанционного контроля базовых станций;
- обеспечивает работу СОРМ.
Доверенное отечественное оборудование
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность гибко наращивать емкость системы
Поддерживается географическое резервирование
Конфигуратор-программатор «МиниКом-КП» предназначен для использования в качестве средства системы управления и представляет собой мобильный программно-аппаратный комплекс, выполненный на базе защищенного ноутбука с установленным специальным программным обеспечением. Выполняет функции настройки и конфигурирования базового и абонентского оборудования, функционирующего в сетях «МиниКом-TETRA» и предоставляет пользователю следующие возможности:
- настройка конфигурационных данных модулей БСР и КСР;
- настройка конфигурационных данных, загрузка программного обеспечения и управление сетью в составе одной (автономной) базовой станции;
- загрузка программного обеспечения модулей БСР и КСР;
- резервирование и восстановление конфигурационных данных модулей БСР и КСР;
- мониторинг функционирования модулей БСР и КСР;
- программирование абонентских радиостанций;
- обновление программного обеспечения абонентских радиостанций;
- мониторинг функционирования абонентских радиостанций.
В зависимости от состава поставляемого оборудования в системе, комплектуется программным обеспечением и оборудованием:
- программное обеспечение терминала конфигурирования СПР «МиниКом-TETRA», автономный вариант (TETRA -СПР-Терм-ПО) ЕКВМ.12010;
- программное обеспечение терминала конфигурирования СПР «МиниКом-TETRA» (TETRA -СПР-Терм-РМО-ПО) ЕКВМ.22005;
- программное обеспечение конфигуратора абонентских радиостанций «МиниКом»;
- программное обеспечение конфигуратора абонентских радиостанций других производителей;
- комплект кабелей для подключения модулей БСР и КСР;
- кабели программирования конкретных типов радиостанций, других производителей.
Доверенное отечественное программное обеспечение
Возможность использовать практически в любом ведомстве и строить сети связи любой сложности и емкости
Возможность автономной конфигурации инфраструктуры
Возможность программирования абонентских терминалов сторонних производителей
Предназначен для работы в сетях TETRA с технологией передачи – SDS сообщения до 2039 бит.
- подключение внешнего оборудования по интерфейсу UART;
- скорость передачи, кбит/с 1,2, 4,8 и 7,2;
- диапазон частот: МГц 412-417, 457,4-459;
- дуплексный разнос, МГц 10;
- мощность передатчика, дБм (Вт ) 30 (1);
- статическая чувствительность приемника, дБм минус 112;
- тип модуляции p/4-DQPSK;
- электропитание, В 3,7;
- рабочая температура, оС минус 25 – 45 габаритные размерыШхВхГ, мм 56х10х87.
Доверенное отечественное оборудование
Возможность использовать в качестве устройств для передачи SDS сообщений
Возможность интеграции в состав готовых изделий
Поддерживается функциональность на инфраструктуре сторонних производителей
МиниКом БСР-П - первая отечественная всепогодная базовая станция стандарта TETRA, ее программная и аппаратная начинки разработаны в России, благодаря этому она внесена в реестр ЕРРРП (бывший ТОРП).
Преимущества
- Базовая станция имеет компактный форм-фактор, малый вес и может монтироваться непосредственно на мачтах и опорах, что значительно снижает затраты на обустройство площадок дополнительным оборудованием и монтаж.
- Установка ее непосредственно возле антенны уменьшает потери в ВЧ трактах.
- Благодаря низкому энергопотреблению - 300 Вт – МиниКом БСР-П достаточно пассивной системы охлаждения без движущихся частей и не требуется мощных систем ИБП для обеспечения резервного питания.
- Станция предназначена для наружного применения: ее корпус имеет уровень защиты IP55, рабочий температурный диапазон -40° – 55° С.
Оснащение
- Два приемопередатчика, обеспечивающие 7 одновременных разговорных каналов (1 канал управления)
- 2 IP-канала для подключения к внешним ТФОП и сетям передачи данных
МиниКом БСР-П поддерживает разные архитектуры систем подвижной радиосвязи комплекса МиниКом-TETRA:
- Централизованная схема: подключение к центральному ядру под управлением коммутатора «МиниКом-КСР»
- Децентрализованная система, в которой все базовые станции подключены единую сеть без центрального коммутатора.
- Базовая станция МиниКом БСР-П совместима со всем оборудованием комплекса МиниКом-TETRA.
Ключевые особенности:
- Эргономичный дизайн;
- Интуитивно понятный русскоязычный пользовательский интерфейс;
- Время работы от аккумулятора — 12 часов;
- Модуль ГЛОНАСС/GPS;
- Уведомления о причинах отказов вызовов.
Комплектность изделия:
- Терминал АНР;
- АКБ, ёмкость 2,4 Ач;
- Настольное зарядное устройство;
- ПО для программированной радиостанции ;
- Клипса;
- Оптический диск с ПО и документацией.

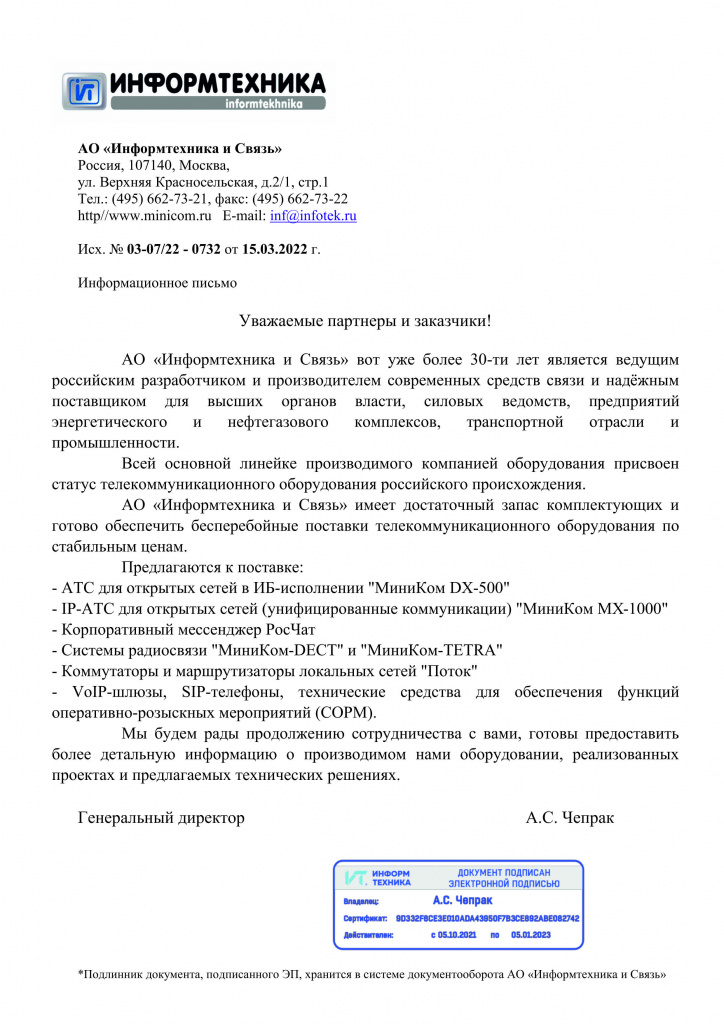

Уважаемые партнеры и заказчики!
АО «Информтехника и Связь» вот уже более 30-ти лет является ведущим российским разработчиком и производителем современных средств связи и надежным поставщиком для высших органов власти, силовых ведомств, предприятий энергетического и нефтегазового комплексов, транспортной отрасли и промышленности.
Всей основной линейке производимого компанией оборудования присвоен статус телекоммуникационного оборудования российского происхождения.
АО «Информтехника и Связь» имеет достаточный запас комплектующих и готово обеспечить бесперебойные поставки телекоммуникационного оборудования по стабильным ценам.
| Предлагаются к поставке: | |
| - |
АТС для открытых сетей в ИБ-исполнении «МиниКом DX-500» |
| - | IP-АТС для открытых сетей (унифицированные коммуникации) «МиниКом МХ-1000» |
| - | Корпоративный мессенджер «РосЧат» |
| - | Оборудование (Системы) протокола DECT - «МиниКом-DECT» |
| - | Системы радиосвязи «МиниКом-TETRA» |
| - | Коммутаторы и маршрутизаторы локальных сетей «Поток» |
| - | VoIP-шлюзы, SIP-телефоны, технические средства для обеспечения функций оперативно-розыскных мероприятий (СОРМ) |
Посмотреть документМы будем рады продолжению сотрудничества с вами, готовы предоставить более детальную информацию о производимом нами оборудовании, реализованных проектах и предлагаемых технических решениях.
Генеральный директор
АО "Информтехника и Связь"
А.С. Чепрак
Компания «Информтехника и Связь», входящая в состав ГК «Информтехника», запустила в серийное производство новый продукт линейки «МиниКом-TETRA» – абонентскую мобильную радиостанцию «МиниКом-АВР-1».
Радиостанция «МиниКом-АВР-1»имеет выходную мощность до 10 Вт и обеспечивает возможность ведения дуплексной и полудуплексной связи, а также передачи данных и телеметрии с использованием внешних интерфейсов - CAN, USB, RS485, Ethernet.
Радиостанция может поставляться в двух вариантах исполнения: возимом (для установки на транспортных средствах) и стационарном.
Радиостанция «МиниКом-АВР-1» может быть широко востребована на технологических сетях связи, а также на объектах с критически важной инфраструктурой (ТЭК, транспорт, ЖКХ, безопасность и т.д.).
Новый продукт компании позволит сделать еще один существенный шаг в рамках реализации политики импортозамещения и исполнения Постановления Правительства Российской Федерации от 10.07.2019 878 «О мерах Российской Федерации при осуществлении закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд».
Радиостанция «МиниКом-АВР-1» имеет Декларацию соответствия Федерального агентства связи ТАРС-0741 от 06.02.2020, подтверждающую соответствие изделия действующим НПА на абонентское оборудование стандарта TETRA.
Красносельская, д.2 / 1, стр.1
